LANE1.17 Beta

--> Загрузить (FreeDownload) -->

Комментарии и пожелания присылайте по адресу : model_lane@mail.ru

Описание (EN -->)

Lane  — это компьютерная программа, предназначенная для моделирования траекторий движения различных летательных аппаратов (планеров, аэросатов, ракет, спускаемых аппаратов, парашютов и т.д.) и баллистических тел (пуль, мячей, снарядов, метеоритов и т.д).

Описание

Программа является бесплатной для личного некоммерческого использования (Freeware) и предназначена для учащихся, моделистов и специалистов в области авиации и космонавтики. Значительная неопределенность информации на предварительных этапах проектирования летательных аппаратов приводит к рассмотрению «грубых» моделей и многовариантности проектных решений. Программа позволяет моделировать несколько технических решений на этапе выбора облика  летательных аппаратов.

Принцип работы

Программа является универсальной и состоит из ядра, в котором осуществляются интегрирование уравнений движения, интерфейса пользователя, позволяющего задавать аэродинамические, массовые и геометрические данные исследуемых аппаратов, начальные и граничные условия, а также графический интерфейс. При расчетах используется модель атмосферы -  «Атмосфера стандартная по международному стандарту ИСО 2533».

Моделируемые объекты

В версии 1.17 возможен расчет следующих видов летательных аппаратов:

  Баллистические тела (снаряды, пули, спортивные снаряды) Снаряды, пули, спортивные мячи, снаряды для пушки Жюль Верна, снаряды для электромагнитной пушки, рекордные прыжки из стратосферы и т.д.
  Парашюты Парашюты с различными характеристиками.
  Планеры Планеры и модели планеров.
  Воздушные шары, аэростаты Воздушные шары на гелии, водороде, вакуумные воздушные шары и т.д.
  Спускаемые аппараты Cпускаемые капсулы баллистического и скользящего спуска Восток, Союз, Апполон, Спейс Шатл, Луна-16, сверхлегкие спускаемые аппараты, а также моделирование мееориов при прохождении атмосферы Земли
  Ракеты и ракетоносители Модели ракет, Фау-2, глобальный самолет Зенгера,  суборбитальных космических кораблей  SpaceShipOne и SpaceShipTwo


Примеры

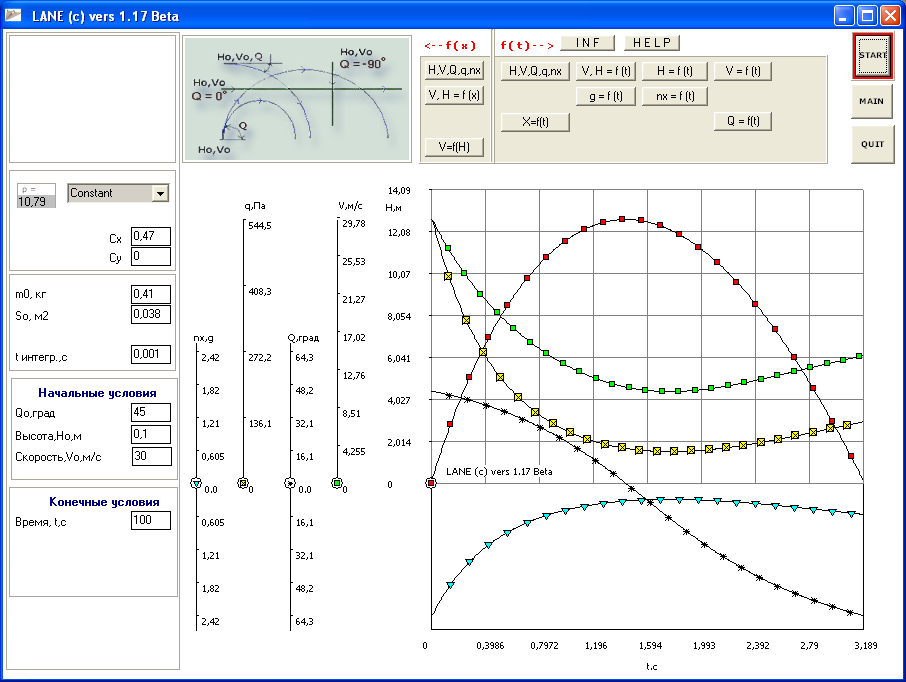

1.Расчет траектории полета футбольного мяча.

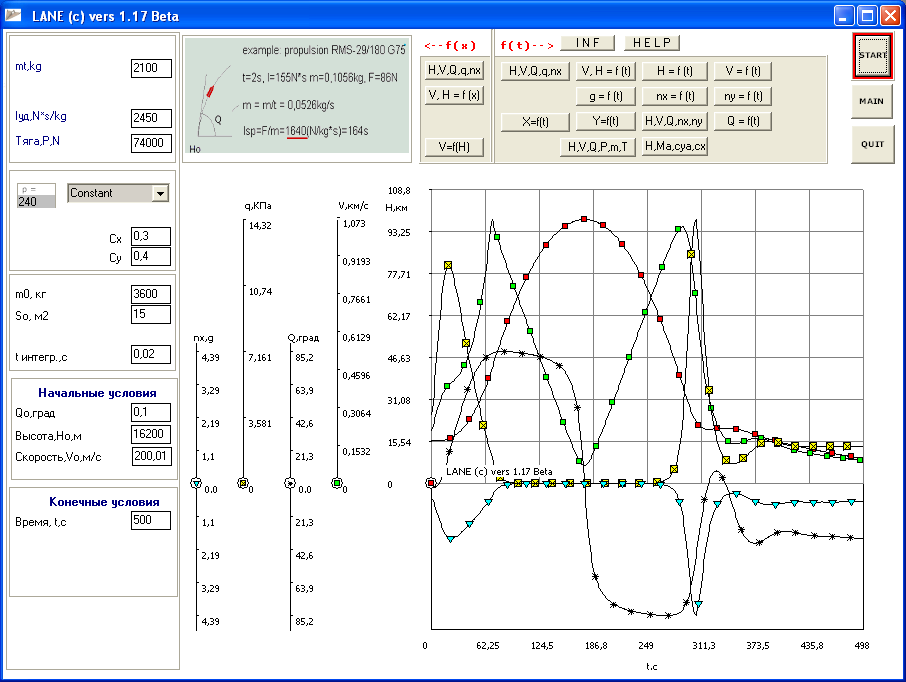

2. Расчет траектории полета суборбитального космического корабля SpaceShipTwo.

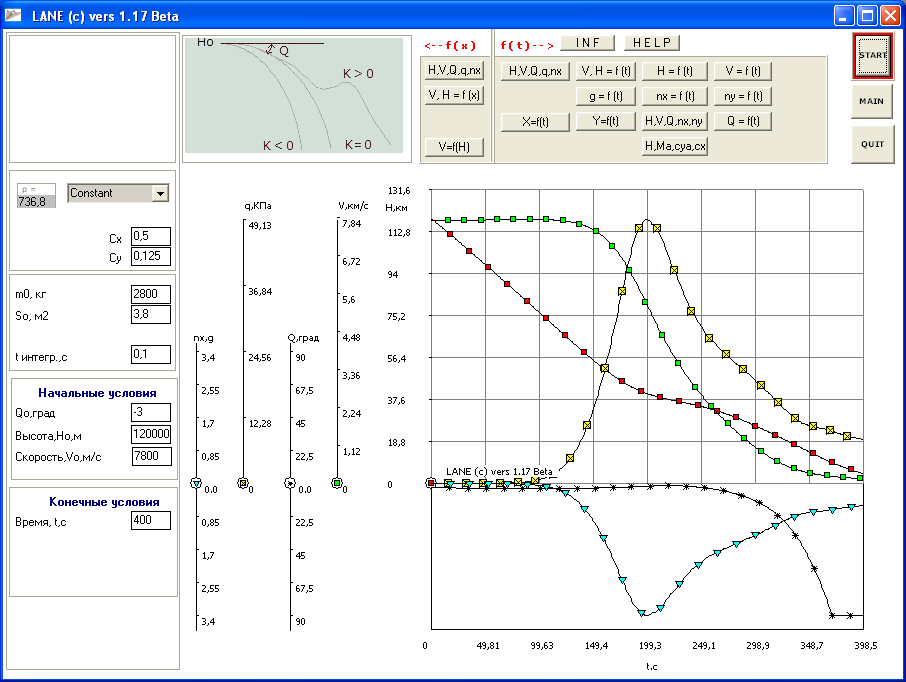

3. Расчет траектории полета спускаемого аппарата Союз (скользящий спуск).

Литература


D.Rakov. Superlight Reentry Vehicles. // Space Technology – Special Issue on “Advanced Reentry Vehicles”, ST2428, 2005 Volume 24, Part 4, Pages 237-243.
Д.Л. Раков, Ю. Торбек. Управление подъемной силой безбалластных аэростатов [Текст] / Д. Л. Раков, Х. Ю. Торбек // Вестник Московского авиационного института. - 2010. - 5. - Том 17. - С.12-16.
Д.Раков,Ю.Торбек. Структурный синтез новых технических решений новых транспортных систем на этапе поискового проектирования. // Сборник научных трудов «Ориентированные фундаментальные исследования РФФИ - федеральные целевые программы, наукоемкое производство», 2007. c.240-244.





Условия использования программы LANE

1. Программа LANE может быть свободно использована только для некоммерческого использования. Допустимое некоммерческое использование: индивидуальная работа, студенческие презентации и проекты.
2. Запрещено использовать программу и результаты расчетов в коммерческих целях.
3. При желании использовать программу или результаты за исключением случаев п.1 необходимо связаться с автором программы Дмитрием Раковы и получить разрешение.
4. При использовании программы или результатов необходимо давать ссылку на программу с указанием авторства.
